進相器檢修指南-源創LP進相器維護

發布時間：2022-02-23

瀏覽量：0

發布者：源創大白

分享到

電氣化的產品在使用多年之后，或多或少都會出現故障，進相器也不例外。對維護人員來說，掌握了進相器的常見故障問題，將會事半功倍！

下面說一下進相器維護注意事項：

1）進相器的檢修，必須由技術人員進行，嚴禁操作工隨意處置。

2）進相器故障的查找順序為：先查弱電、后查強電。即先檢查控制單元（控制板）是否正常，控制單元正常后，再查強電。即先檢查控制單元（控制板）是否正常，控制單元正常后，再查強電控制回路的故障。

3）因檢修而要插、拔控制板時，應在退相后關斷進相器內的單相空開QF2（不影響主電機工作）。嚴禁帶電操作。而且插入時不得用力過大、過猛，以免插壞插針。

4）用戶若遇到無法解決的故障，請及時與本公司聯系。我公司隨時為您提供技術支持，電話13507271573

（一）弱電故障的檢修

從保護知識產權的角度考慮，我公司不為用戶提供弱電部分（控制板）的線路圖，但用戶根據控制板上指示燈的狀況及本說明書介紹的方法，即可排除基本的故障。

控制板上各指示燈所代表的意義如下：

1）主板（中間一塊）的的指示燈（從上往下數）

①L1、L2、L3，電機轉子三相電電流指示。

②L4、+5V電源指示

③L5，熱故障指示

④L6，缺相及自動故障保護指示

⑤L7、+15V電源指示

⑥L8，-15V電源指示

2）驅動板（兩邊兩塊）

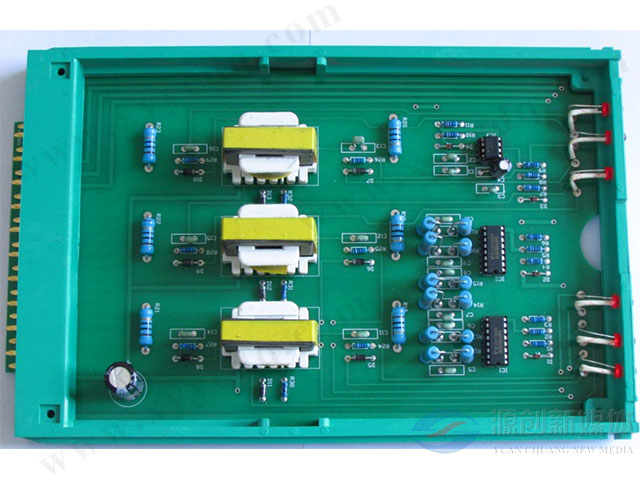

進相器控制板

分別代表12個可控硅的觸發信號

在正常怕情況下，各指示燈顯示狀態如下：

主板。除上面三個指示燈（L1、L2、L3）周期性循環顯示外（注意：此指電機在運轉時的狀態。若電機未轉，該三燈為隨機狀態），其它五個燈一直亮著。

驅動板。其上各指示燈（12個）均亮并有輕微閃亮。

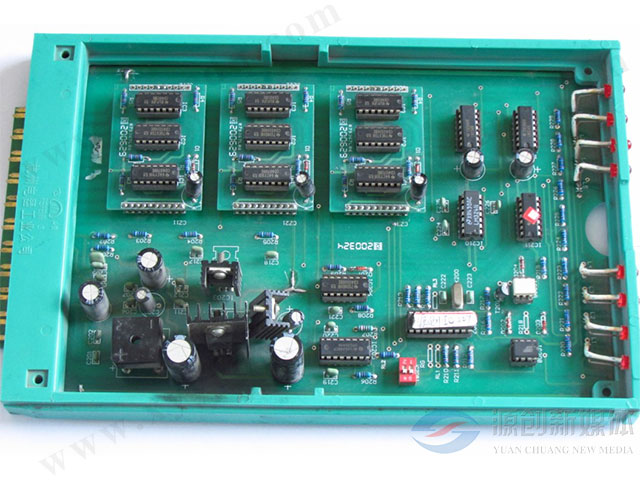

觸發板

若有任一燈顯示不符合上述狀態，則表明控制單元有故障，應按下表介紹的方法進行維修：

表一、弱電故障檢修指南

故障現象			原因	處理方法
主板不正常	1）主板上L1、L2、L3三燈中有的循環顯示、有的不循環。	其它各燈均亮	集成芯片壞	更換主板上的IC211
		L6不亮，其它各燈均亮	①電機轉子開路	檢修轉子回路
			②集成芯片壞	更換轉子上的IC210。
			③電流傳感器壞	更換相應的電流傳感器。指示燈與傳感器的對應關系如下： L1對應TA1 L2對應TA2 L3對應TA3
	2）主板上L1、L2、L3全部不循環。	其它各燈均亮	集成芯片壞	更換主板上的IC211
		L6不亮，其它各燈亮	集成芯片壞	①更換主板上的IC210
				②更換主板上的IC205
				③更換主板上的IC207
	3）主板上L6不亮，其它各燈均正常。		①集成芯片壞	①更換主板上的IC207
			①集成芯片壞	②更換主板上的IC209
			②控制板處于自檢狀態。	把主板上的四位撥碼開關全部撥到“OFF”位（與“ON”相反的位置）
	4）主板上L5、L6不亮其它各燈均亮		①風機壞，柜內過熱	更換或維修風機
			②可控硅壞	檢查可控硅（辦法附后）
			③溫度開關壞	更換溫度開關
主驅動板不、正常	1）一塊驅動板上有部分燈不亮		集成芯片壞	更換該驅動板的2004
	2）一塊驅動板上全部燈不亮		集成芯片壞	更換該驅動板的555
	3）驅動板上燈全亮，但個別燈沒有輕微閃亮		該驅動板未插好	檢查該驅動板插針有無異常并重新插好該板
三塊板均不正常	1）三塊板上均有部分燈不亮		集成芯片壞	A）更換主板的IC210
	1）三塊板上均有部分燈不亮		集成芯片壞	B）更換驅動板上的2004
	2）三塊板上只有個別燈亮		①控制板未插好	重新把三塊板子插到位
	2）三塊板上只有個別燈亮		②集成芯片壞	更換兩驅動板上的555
	3）三塊板所有的燈均不亮		①空開QF2未合上	合上QF2
			②控制板未插好	重新把三塊板子插到位
			③電機星點接觸器輔助觸點不通	檢修該接觸器的輔助觸點（W，221）

（二）強電故障的檢修

在控制單元正常的情況下，按下表的辦法檢修強電部分的故障；

表二、強電故障檢修指南

故障現象	原因	處理方法
主電機不能起動	1）進相器電源不通	檢查電源引接處是否有電
	2）進相器內空開（QF1）未合	合上空開（QF1）
	3）接觸器KM1不閉合	檢查KM1線包是否損壞
	4）接觸器KM1閉合，但其輔助角點沒閉合	檢修其輔助觸點（141、142）
	5）XT2端子串入起動回路的線未接通	檢查該回路
按進相按鈕無反應	1）接觸器KM2線包損壞	檢修或更換線包
	2）進相按鈕（SB1）損壞	更換該按鈕
	3）固態繼電器FV的控制電源未接通（+、-兩端間無+15V左右的直流電壓	檢查FV的+、-端至控制單元插座的連線有無脫焊或斷線情況。
	4）FV損壞	FV的+、-端有電壓，且把FV的兩交流端短接時進相器即可進相，說明FV壞，應更換
剛進相又立即退相	1）接觸器KM3不吸合	更換KM3
	2）接觸器KM4不吸合	更換KM4
	3）熔斷器FU壞	更換熔斷器芯
能進相，但電流擺動大	1）驅動板未插好，個別觸發信號未似到可控硅	重插驅動板，并用數字表檢測每個可控硅是否有觸發信號
	2）有可控硅壞	檢查可控硅有無擊穿
	3）KM2吸合不好	檢查KM2主觸頭及線包
	4）電機轉子回路問題	檢修電機轉子回路
進相后不能退相	1）進相按鈕SB1常燒結	檢修或更換按鈕
	2）退相按鈕SB2壞	檢修或更換按鈕
	3）KM4的（221、115）點壞	檢修或更換KM4

[附]可控硅檢測方法：

從裝可控硅的風道內引出并用∮4的螺絲固定在絕緣板上的為可控硅的觸發極，而與觸發極相近的那個散熱器端子可為可控硅的陰極。而判斷可控硅好壞的簡易辦法是測其各極間的電阻，正常的可控硅及極間電阻如下：

觸發極與陰極——幾十歐姆；

觸發極與陽極——幾十千歐；

陰極與陽極——幾十千歐；

不滿足上述情況，即可判定可控硅壞

更換可控硅后，務必壓緊散熱器，否則易產生過熱導致可控硅燒壞。
