YLQ高壓籠型電機液阻柜安裝尺寸

發布時間：2023-03-16

瀏覽量：0

發布者：源創大白

分享到

外形圖及安裝尺寸

YLQ3系列高壓籠型電機起動器外形有整體式和分體式結構。用戶沒有特殊要求時，一般2000KW以下電機采用整體式結構，2000KW以上電機采用分體式結構。

整體式起動器外形及安裝尺寸如下：

整體式外形尺寸

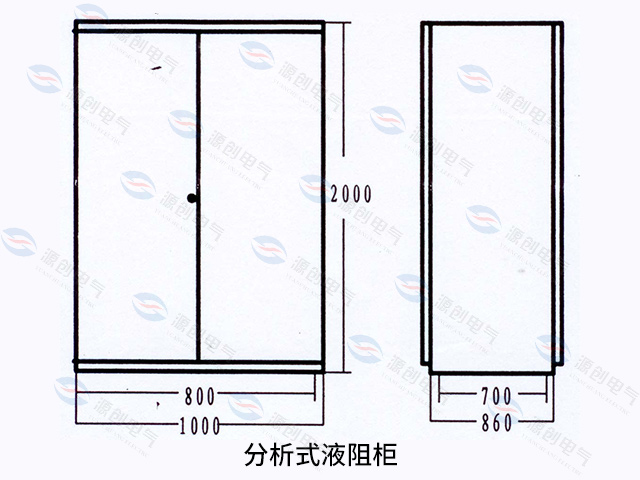

分析式起動器分為液阻柜和控制柜，液阻柜外形與整體式相同，控制柜外形及

安裝尺寸如下：

分析式外形尺寸

安裝尺寸見下表：

型號	外形尺寸 (mm)			安裝尺寸
YLQ3-380	A	B	C	D	E
YLQ3-630	1100	1000	2000	950	950
YLQ3-1000	1300	1000	2000	1150	950
YLQ3-1500	1500	1200	2000	1350	1150
YLQ3-2000	1800	1200	2000	1750	1150
YLQ3-3000	2000	1600	2000	1950	1550
YLQ3-5000	2200	1600	2000	2150	1550
YLQ3-7000	2200	1600	2400	2150	1550
YLQ3-10000	2200	1600	2600	2150	1550

注：隨著產品不斷更新?lián)Q代，外形及安裝尺寸會有所變化，請以具體的產品為準。
