LＰ系列靜止式進相器主要是由四大單元組成，進退相機構，信號采集與單片機處理單元，晶閘管變頻裝置及操作控制回路。進退相機構的作用是進相補償時，將電機轉子切換到進相器，退相不補償或進相器出現故障時，將電機轉子切換到電機起動器的星點短接接觸器上，防止轉子開路。信號采集與單片機處理單元的作用是從采集電機轉子電流的信號和工頻電壓的信號后進行處理，給晶閘管發出觸發信號，同時監測工作情況，作出自診斷。變頻裝置是根據觸發信號將工頻電勢變?yōu)榕c轉子電流同頻率的附加電勢。操作控制回路用來進行進退相操作和故障時自動退相。

從上圖可以看出LＰ系列靜止式進相器是串接在電機轉子回路中的。當電機運行進相時，進相器通過轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號經過單片機的處理，適時發出觸發指令經過觸發板的放大，控制由12只晶閘管組成的交—交變頻裝置，將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率，相位超前的電勢疊加到電機轉子回路中。

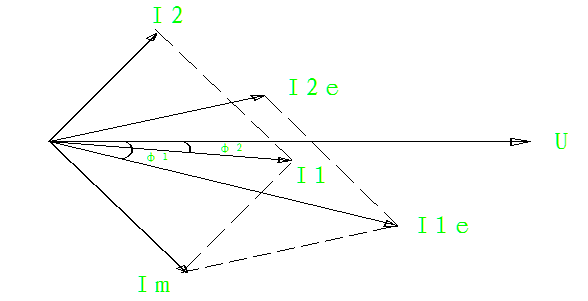

當電機在某一負載下運行時，其轉子電流為I2e、定子電流為I1e,向量圖如下所示：

從電機學我們知道，激磁電流Im由關系式Im=I1e-I2e從向量圖可得出Im。當靜止式進相器的電勢疊加在轉子回路后，轉子電流的相位變?yōu)閳D中的I2。由于負載不變，激磁電流Im不變。此時的定子電流I1由關系式I1=Im+I2從向量圖可得出I1，如圖所示。從圖中可以看出I1的功率因數角和幅值都比I1e小，說明電機的功率因數有所提高，定子電流有所下降。
