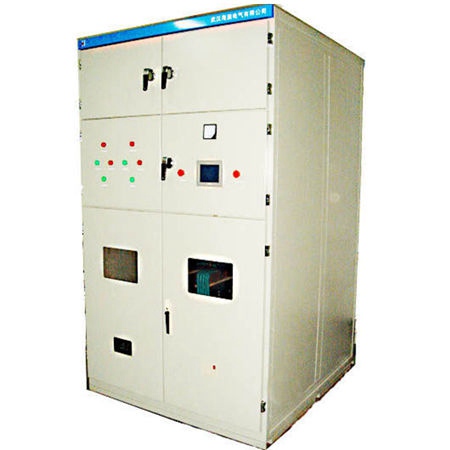

產品名稱：YCQ-K系列磁控軟起動裝置


規格型號：YCQ-K


生產廠家：襄陽源創工業控制有限公司


生產地址：湖北省襄陽市樊城區春園西路賈洼工業園

訂購電話：13508662630    13507271573


訂購說明：（訂貨需提供下屬材料）


1、電動機型號、額定功率、額定電壓、額定電流、定子接法(Y/△)星點可否打開.


2、柜體表面顏色要求.


3、電網狀態，拖動負載情況.


若有特殊要求，請與我公司協商。


適用范圍


產品適用于手工頻3KV-10KV，200KW-20000KW三相交流電動機的軟起動。


工作原理及特點


利用現代控制技術，調控起動變壓器副邊電壓，通過磁控原理，達到控制變壓器原邊電壓從高低變化，使電動機端電壓從低到高，達到軟起動的目的。


1、起動模式可選：電壓斜坡式、電流恒定式、初始脈沖式;

2、起動電壓、電流值小，對電網、電機和其他設備基本無沖擊損害;


3、起動電流：空載≤21e，輕載≤31e;


4、可方便實現一拖多(容量不要求相近)并可連續起動;


5、性能穩定可靠，無起動失敗危險;


6、維護簡單，使用周期長，性價比高。

執行標準


1、高壓開關設備和控制設備標準共用技術要求 GB/T11022-1999 IEC60694：1996

2、3-35KV交流電金屬封閉開關設備用 GB3906-1991 IEC298：1990


3、三相油浸式電力變壓器技術參數和要求 GB/T6451-1999


4、電磁調壓軟起動器 Q/XYC-2005

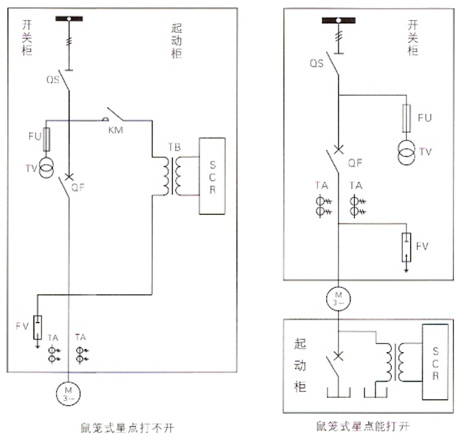

一次方案圖
