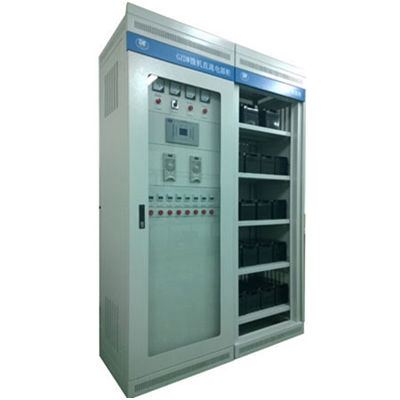

產品名稱：GZDW智能高頻開關直流電源柜


規格型號：GZDW


生產廠家：襄陽源創工業控制有限公司


生產地址：湖北省襄陽市樊城區春園西路賈洼工業園

訂購電話：13508662630    13507271573


訂購說明：

1.用戶根據直流負荷設計選定蓄電池類型和直流輸出電壓確定蓄電池容量饋線回路數及對主要部件的要求參照本說明書提供的方案直接選用。

2.如有特殊要求請在訂貨時提出我們可以按用戶要求供貨。

3.對柜體外形尺寸和顏色有要求時請事先提出。


產品概述


由我公司生產的GZDW智能高頻開關直流電源裝置，采用國內外新型智能高頻開關整流器和監控系統，完全符合國家有關標準要求，適用于10KV及以上變電站，發電廠和高層建筑，住宅小區等的10-35KV變電站，配電窒，以及小型自備發電廠，作為高壓開關，繼電保護，自動裝置等的操作，控制電源和事故照明電源。


使用環境


1、安裝地點：室內安裝(也可裝于箱內)


2、環境溫度：-10度到+50度


3、海拔高度：2000米以下


4、相對溫度：小于等于90%


5、污染等級：小于等于3級，環境中無導電微粒


6、交流電網波形為正弦波，幅值持續波動在-10%---20%范圍


7、無劇烈振動及沖擊


8、無腐蝕金屬和破壞絕緣的有害氣體，無導電塵埃和引發火災及爆炸的危險介質


9、安裝場地應有良好的空氣流動和散熱條件


10、使用條件與上述不符時，請用戶與我公司協商解決


技術參數


1、交流電壓輸入范圍：380V±15%


2、交流電壓頻率范圍：50HZ±10%


3、穩壓精度：≤±0.5%


4、穩流精度：≤±0.5%/


5、紋波系數：≤±0.1%


6、功率因素：≥0.92


7、系統效率：≥94%


8、運行噪音：≤45dB


9、均流不平衡度：≤3%


10、介電強度：交流2500V/min


11、直流輸出電壓：DC220V，DC110V，DC48V，DC24V


12、輸出電流：控制母線(KM)5-200A，合閘母線(HM)5-3000A


13、電池容量：鉛酸免維護蓄電池7Ah-3000Ah


14、輸出回路：標準配置控母(KM)5路，合母(HM)5路


15、屏體結構：本公司產品屏體采用E型材或C材型結構，正面為玻璃門


16、防護等級：IP30


17、外開尺寸：800X2260X600(可根據用戶要求制作)
