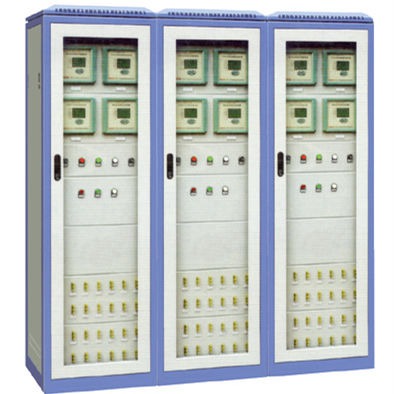

產品名稱：PK系列微機保護測控屏


規格型號：PK系列


生產廠家：襄陽源創工業控制有限公司


生產地址：湖北省襄陽市樊城區春園西路賈洼工業園

訂購電話：13508662630
QQ咨詢：


訂購說明：(用戶訂貨須提供以下資料)


1.變電站 系統主電路接線圖;


2.自動化配電測控，保護系統圖以及技術參數要求和配置范圍;


3.需要配置上位機及通訊系統應另行注明，并提供通訊規約及傳輸介質要求;


4.對控制屏外形尺寸，通訊接口，智能單元配置請與本公司協商解決。


適用范圍


PK系列微機保護測控屏應用于35KV及以下電壓等級的變(配)電站，為站內各高壓設備提供智能化，網絡化的測量，保護的控制功能，同時與上級主站進行實時通迅，實現變(配)電站的綜合自動化。

該系列產品的主要功能包括：線路的各種保護及測量控制;變壓器的差動保護，后備保有護及測量控制;電容器，電動機的各種保護及測量控制;母線分段，進線備自投等測控功能。


使用條件


1.海拔高度：2000M及以下


2.溫度范圍：貯存及運輸時-40度----+70度


3.相對濕度：小于95%


主要性能


1.采用超高速雙CPU系統并行工作，功能強大本產品所有測控保護單元均采用因特爾公司推出的80C196芯片，其速度是8096的兩倍，芯片本身包含所有外圍電路，硬件設計極其簡化，將保護，控制，測量，通訊等功能合理的分散到兩個CPU芯片并行處理，以保證在其中一個CPU發生故障時能自動切換任務，極大地提高了第統的處理能力，使系統運行更可靠，更安全，并留有較多的冗余量，利于用戶的升級和擴展，有效的防止了系統滿負荷工作。


2.全COMS工業級優選芯片，整屏功耗極低，本產品所有集成電路全部采用工業級COMS芯片，功耗大大隆低，同時系統噪聲容限大大提高，抗干擾能力增強。


3.高可靠設計，抗惡劣環境，符合IEC國際標準本產品的專門設計適用于強磁干擾，元器件及插接件接觸可靠，耐沖擊，耐振動，工作環境溫度范圍寬，絕緣，耐壓，沖擊，以及抗高頻干擾等指標符合IEC國際標準。


4.通訊網高速，可靠，網上所有設備互不影響本產品采用了專用的RS-485網絡通訊芯片，容錯能力強，可靠性高，并采用光電隔離措施，充分保證了網上所有設備的安全，每個接口本身還具有自測試系統，便于公用網上故障的快速維修，當檢測到通訊口故障時，能自動與通訊總線隔離。


微機保護測控單元主要技術參數


1.采樣額定值：電壓100V/50HZ;電流5A/50HZ


2.工作電源電壓：110V/220V DC


3.功耗：直流功耗10W;動作時15W交流功耗電流回路小于0.75VA/相;電壓回路小于0.50VA/相


4.過載特性：電流回路長期接通20A 短時接通100A/1S 瞬時接通500A/20ms 電壓回路長期工作額定值的1.5倍


5.觸點容量：長期接通5A/220V(DC)


6.開關量輸入：+24V/5A，隔離耐受電壓2000V


7.測量精度：電流：0.1A-6A為0.5%，6A-100A為2% 電壓：范圍0V-150V，其中60V-120V為0.5%，其他為1% 功率：1.0% 電度：(內部計算)1.0%，外接脈沖取決二脈沖表精度。

保有護延時：0.1S-20.00S延時誤差不大于25ms和2.5%之較大者


8.通訊接口：RS-485，速率9600Mbps


9.絕緣電阻符合：IEC255-5標準，大于100兆歐/500W


10.耐壓測試按IEC255-5標準，2.0KV/50HZ 1min


11.抗干擾：共摸2.5KV/1MHZ/2S，差模1.0V/1MHZ/2S
