為了限制繞線轉子電機的啟動電流，啟動時通常在轉子回路串接頻敏變阻器。啟動結束后將頻敏變阻器短接切除。



    頻敏變阻器是一種無觸點電磁元件，相當于一個等值阻抗。在電機啟動過程中，由于等值阻抗隨轉子電流頻率減小而自動變阻，故稱頻敏變阻器。從結構上講，它由鐵芯和線圈兩大部分組成。鐵芯由數片E形鋼板(不是硅鋼片)疊成，因此它是一個鐵芯損耗非常大的三相電抗器。為了使單臺頻敏變阻器的體積、重量不至于過大，因此，當電機容量大到一定程度時，就由多組頻敏變阻器連接使用，連接種類有單組、兩組串聯、兩組并聯、兩串聯兩并聯等。本文介紹一種采用一組頻敏變阻器的啟動電路，下面是頻敏變阻器接圖。

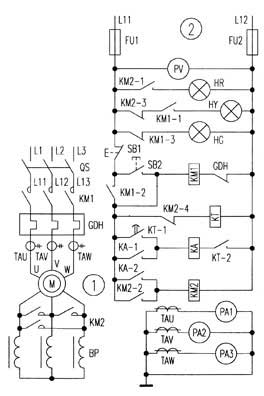

    頻敏變阻器接線圖





    合上刀開關Qs，控制回路帶電，綠燈HG點亮，指示控制電路正常。SB2是電機啟動按鈕，按下SB2，交流接觸器KM1得電動作，其主觸點接通電機定子繞組電源，電機開始啟動。由于接觸器KM2未吸合，頻敏變阻器BP接入電機轉子回路，起到限制啟動電流的作用。接觸器KM1的輔助動斷觸點KM1-3斷開，綠燈HG熄滅；輔助動合觸點KM1-1閉合，黃燈點亮，指示電機處于啟動狀態；KM1-2閉合，使KM1自保持，同時時間繼電器KT得電工作。根據電機功率容量的大小以及負載的輕重，將時間繼電器KT的延時時間調整為10～20秒。延時時間到達，延時動合觸點KT-1閉合，由于時間繼電器的瞬時動合觸點KT-2已先期閉合，所以此時中間繼電器KA得電動作，并由KA-1自保持；KA-2閉合使接觸器KM2得電動作，KM2-2對其自保持；KM2的主觸點閉合，將頻敏變阻器BP短接切除；KM2-4斷開，時間繼電器KT斷電；KT斷電后KT-2斷開，中間繼電器KA釋放；KM2-3斷開，黃燈熄滅，KM2-1閉合，紅燈點亮，指示電機進入運行狀態。按壓停止按鈕SB1，電機停止運行。



    繞線轉子電機一般功率較大，價格較高，所以應選用保護性能更好的電機保護器GDH，對過電流、三相電流不平衡、缺相等故障進行保護，出現異常時，其動斷觸點GDH斷開，接觸器KM1、KM2先后釋放，電機停止運行。
